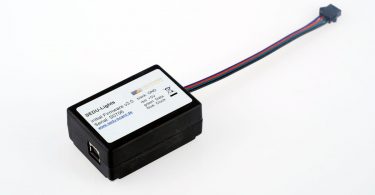

SEDU Board vorbereiten

Standardprogramm festlegen

Hierzu brauchen wir einen Windows PC (am besten Windows 7).

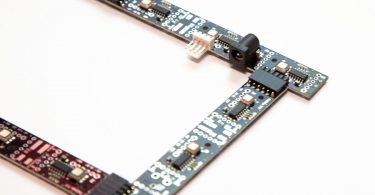

Zunächst empfiehlt es sich einen kleinen Ring aus den Ambilight Platinen zu stecken.

Wir verbinden die Spannungsplatine mit dem Netzteil und anschließend das SEDU-Board mit der Platine.
Eventuell läuft nun schon ein Standardprogramm ab.

Zuletzt verbinden wir USB mit dem Windows PC

Nun laden wir das SEDU Setup Tool herunter.

Im Gerätemanager sieht man unter den COM Ports ob das SEDU-Board korrekt initialisiert wurde.

Eventuell muss der Treiber noch installiert werden.

Wir merken uns die Nummer und verbinden uns im Setup Tool mit dem   SEDU Board. Nun können wir StandardProgramme festlegen die laufen sollen, wenn kein Ambilight Signal anliegt.

Aufgrund der RGB Belegung müssen wir hier BRG wählen!

Wir wählen “Fixed Color” um die Farbbelegung zu prüfen. Am besten einmal die Farbe auf ROT, GRÜN und BLAU festlegen und schauen was unser Ambilight Kreis wiedergibt.

Über “Save EEPROM” werden die Einstellungen ins SEDU gespeichert und sollten auch bei Stromverlust bestehen bleiben. Bitte führt diese Funktion ruhig 5x aus um sicher zugehen dass es gespeichert wurde.  Am besten trennen wir direkt danach Strom und USB und verbinden Strom erneut. Nun sollte direkt das neue Standardprogramm in richtiger Farbe angezeigt werden.

Installation von Boblight

Die Software boblight besteht aus mehreren Prozessen die separat angestartet werden müssten.

“boblightd” ist für die Kommunikation verantwortlich, während “boblight-X11” den Bildschirminhalt analysiert, auswertet, und an boblightd weitergibt.

Ausführliche Informationen zu Boblight findet ihr auf der ProjektSeite:

http://code.google.com/p/boblight/ und http://blogger.xs4all.nl/loosen/category/32622.aspx

Sourcen auschecken

sudo su
apt-get install subversion
cd /usr/src
svn checkout http://boblight.googlecode.com/svn/trunk/ boblight-read-only

Abhängigkeiten installieren

sudo apt-get install libx11-dev libgl1-mesa-dev libxrender-dev libxext-dev portaudio19-dev libavcodec-dev libavformat-dev libswscale-dev libavdevice-dev

Boblight bauen & installieren

cd boblight-read-only
./configure
make
make install
ldconfig

Konfiguration

boblight.conf

Das boblight.conf File ist die wichtigste Konfigurationsdatei. Neben den Parametern zur Kommunikation mit dem SEDU-Board, enthält sie auch alle Daten zu den Bildschirmbereichen die den jeweiligen Kanälen des Ambilights zugeordnet werden sollen. Die Einteilung des Bildschirm kann bei der Fülle an Kanälen sehr aufwendig sein. Das folgende kleine Programm hilft dabei, eine entsprechende Konfigurationsdatei zu erstellen:
BoblightConfigTool

Beispiel:

Neben den Blöcken können auch Paramater wie Überlappung der Blöcke/ Tiefe der Blöcke etc. mitgegeben werden.

In unserem Beispiel:

#[global]
interface	127.0.0.1
port		19333

[device]
name		ambilight
output		/dev/ttyUSB0
channels	768
type		momo
interval	10000
prefix 		5A B0
postfix 	A5
rate		500000

[color]
name		red
rgb		FF0000
gamma		1
adjust		1
blacklevel	0

[color]
name		green
rgb		00FF00
gamma		1
adjust		1
blacklevel	0

[color]
name		blue
rgb		0000FF
gamma		1
adjust		1
blacklevel	0

[light]
name		Left1
color		red 	ambilight 1
color		green 	ambilight 2
color		blue 	ambilight 3
hscan		0 13
vscan		50 75

[light]
name		Left2
color		red 	ambilight 4
color		green 	ambilight 5
color		blue 	ambilight 6
hscan		0 13
vscan		25 50

[light]
name		Left3
color		red 	ambilight 7
color		green 	ambilight 8
color		blue 	ambilight 9
hscan		0 13
vscan		0 25

[light]
name		Top1
color		red 	ambilight 10
color		green 	ambilight 11
color		blue 	ambilight 12
hscan		14 28
vscan		0 22

[light]
name		Top2
color		red 	ambilight 13
color		green 	ambilight 14
color		blue 	ambilight 15
hscan		28 42
vscan		0 22

[light]
name		Top3
color		red 	ambilight 16
color		green 	ambilight 17
color		blue 	ambilight 18
hscan		42 57
vscan		0 22

[light]
name		Top4
color		red 	ambilight 19
color		green 	ambilight 20
color		blue 	ambilight 21
hscan		57 71
vscan		0 22

[light]
name		Top5
color		red 	ambilight 22
color		green 	ambilight 23
color		blue 	ambilight 24
hscan		71 85
vscan		0 22

[light]
name		Top6
color		red 	ambilight 25
color		green 	ambilight 26
color		blue 	ambilight 27
hscan		85 100
vscan		0 22

[light]
name		Right1
color		red 	ambilight 28
color		green 	ambilight 29
color		blue 	ambilight 30
hscan		87 100
vscan		25 50

[light]
name		Right2
color		red 	ambilight 31
color		green 	ambilight 32
color		blue 	ambilight 33
hscan		87 100
vscan		50 75

[light]
name		Right3
color		red 	ambilight 34
color		green 	ambilight 35
color		blue 	ambilight 36
hscan		87 100
vscan		75 100

[light]
name		Sub1
color		red 	ambilight 37
color		green 	ambilight 38
color		blue 	ambilight 39
hscan		71 85
vscan		78 100

[light]
name		Sub2
color		red 	ambilight 40
color		green 	ambilight 41
color		blue 	ambilight 42
hscan		57 71
vscan		78 100

[light]
name		Sub3
color		red 	ambilight 43
color		green 	ambilight 44
color		blue 	ambilight 45
hscan		42 57
vscan		78 100

[light]
name		Sub4
color		red 	ambilight 46
color		green 	ambilight 47
color		blue 	ambilight 48
hscan		28 42
vscan		78 100

[light]
name		Sub5
color		red 	ambilight 49
color		green 	ambilight 50
color		blue 	ambilight 51
hscan		14 28
vscan		78 100

[light]
name		Sub6
color		red 	ambilight 52
color		green 	ambilight 53
color		blue 	ambilight 54
hscan		0 14
vscan		78 100

Diese Datei muss nun unter /etc abgelegt werden.
Hierzu öffne ich die Datei auf meinem Windows System mit Notepad++ und kopiere den gesamten Inhalt.

Dann gehe ich in putty und mache ein:

sudo nano /etc/boblight.conf

Mit Rechtsklick füge ich den gesamten Inhalt der Zwischenablage ein. Gespeichert wird mit
STRG+X dann J für “Ja speichern”.

Betrieb

Test unter Linux

Da Linux nur den Einsatz von 500k Baudrate unterstützt, deshalb ist es nötig das SEDU Board mittels Jumper vom 250k Baudrate zum 500k Baudrate Betrieb zu bewegen.

Wir verbinden die Spannungsplatine mit dem Netzteil und anschließend das SEDU-Board mit der Platine. Nun sollte unser soeben gespeichertes Standardprogramm ablaufen.

Zuletzt verbinden wir USB mit dem Linux HTPC.

Ambilight testen

Wir schauen nach ob das SEDU Board erkannt wurde:

ls /dev/tty*

der Eintrag “/dev/ttyUSB0” sollte erscheinen.

Nun öffnen wir zwei Putty Terminal und melden an Sudo wäre von Vorteil:

In das eine tippen / kopieren wir:

boblightd

wir warten einige Sekunden und tippen in das Andere:

boblight-constant FFFFFF

Sofern es nun “weiß” leuchtet haben wir alles richtig gemacht und sind so gut wie fertig.

Nun beenden wir boblight-constant mit STRG+C

Wir starten nun boblight-X11

boblight-X11 -o speed=40 -o valuemin=0.004 -o value=1.5 -o saturation=1.1 -o threshold=10

Nun sollte das Ambilight korrekt laufen und muss nur noch im Autostart hinterlegt werden.

Autostart

Autostart Skript einrichten

Ich für meinen Teile lege im HomeOrdner ein Skript an, welches boblight startet. So kann ich es auch unab. von einem Neustart testen.

nano autostart

folgende Zeilen einfügen:

#!/bin/sh
cd $HOME
mkdir autostart_funktioniert
chmod 777 /dev/ttyUSB0
sleep 10
su - xbmc -c "boblightd -f"
#/usr/bin/oscam -c /etc/oscam &
su - xbmc -c "DISPLAY=:0.0 boblight-X11 -o speed=40 -o valuemin=0.004 -o value=1.5 -o saturation=1.1 -o threshold=10"

STRG+X und J zum speichern.

jetzt machen wir die Datei noch ausführbar:

sudo chmod 777 autostart

Diese Datei muss nun beim Booten aufgerufen werden, wir tragen den Aufruf in die rc.local Datei ein.

sudo nano /etc/rc.local

wir fügen unten eine Zeile ein. Das Ergebnis dürfte so aussehen:

#!/bin/sh -e
#
# rc.local
#
# This script is executed at the end of each multiuser runlevel.
# Make sure that the script will "exit 0" on success or any other
# value on error.
#
# In order to enable or disable this script just change the execution
# bits.
#
# By default this script does nothing.
$HOME/autostart
exit 0

neustarten und mit

ps -ae

schauen ob boblightd und boblight-X11 laufen.
