Zusatzplatinen für das SEDU-Board

Es sind 2 SEDU-Addon-Boards verfügbar. Platine 1 beinhaltet 2 RGB-LEDs und zwei Taster. Diese kann zur Entwicklung von RGB-Controllern o.ä. verwendet werden. Die zweite Platine ist für 2 Encoder und einen IR-Empfänger vorgesehen.

Inzwischen sind zwei Zusatzplatinen (Add-on-Boards) für das SEDU-Board verfügbar. Beide Platinen können sowohl als Prototypen zur Entwicklung als auch produktiv in Produkten eingesetzt werden. Ggf. werden dann nur die benötigten Komponenten bestückt.

Encoder/IR-Addon

RGB-LED/Taster Addon

Addon-Boards













Eine Platine beinhaltet 2 RGB-LEDs und zwei Taster. Diese kann zur Entwicklung von RGB-Controllern o.ä. verwendet werden. Im produktiven Einsatz kann sie als Kontrollplatine und zur Steuerung über die Taster genutzt werden.

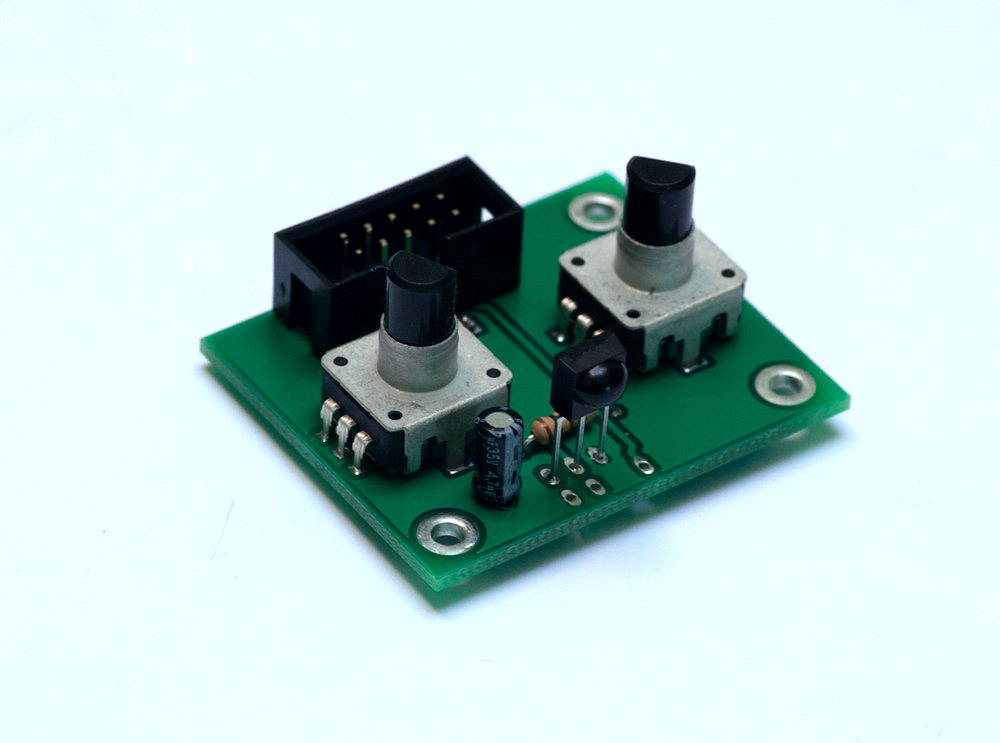

Die zweite Platine ist für 2 Encoder und einen IR-Empfänger vorgesehen. Sie kann zur kompletten Steuerung von Geräten oder RGB-Controllern genutzt werden. Der IR-Empfänger dient zur Kopplung mit einer handelsüblichen Fernbedienung.

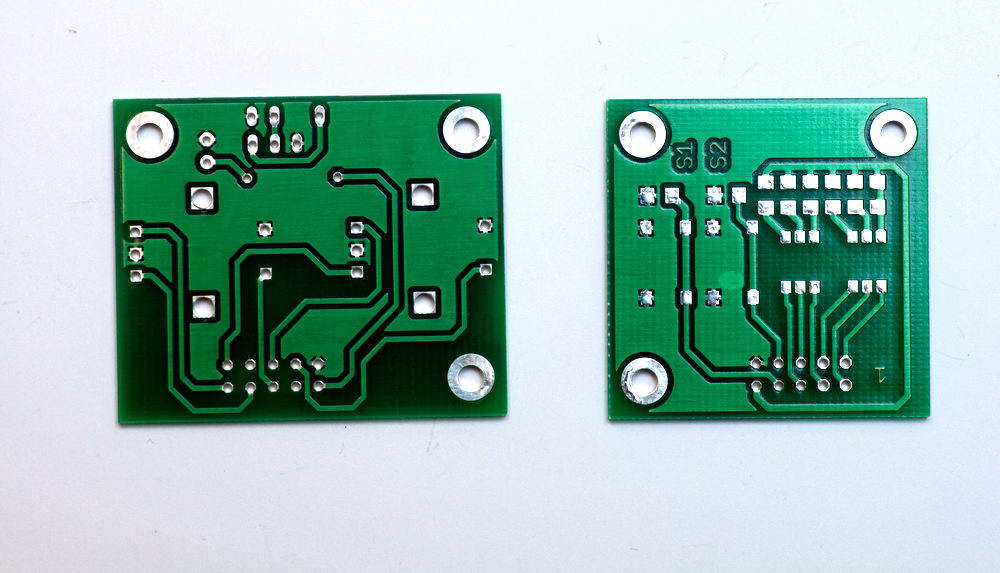

Platinen AddOn-Boards













Die Platinen wird es bald auch im Shop geben. Der Anschluss an das SEDU erfolgt über ein 10-poliges Flachbandkabel. Entscheidend zur Steuerung werden geeignete Firmware-Bibliotheken sein. Für die RGB-LEDs sind bereits Routinen für eine mehrkanalige Software-PWM verfügbar und werden bald veröffentlicht. Die Encoder-Anbindung ist in Vorbereitung. Wenn die fertigen Routinen als Bibliothek zum Download bereit stehen, ist es sehr einfach, diese in eigene Applikationen einzubinden.
