SEDU v3 LED Matrix Controller

Universeller, digitaler LED-Controller

  • für LED Matrix- & Display Lösungen
  • bis zu 3.000 Pixel ansteuerbar
  • Farbtiefe bis 16 Bit
  • empfängt über USB oder WLAN: DMX, Artnet, tpm2, ...
  • Standalone-Betrieb mit SD-Karte
  • unterstützt WS2801, WS2811/12, APA101/102/104 und TM18xx ICs

Die Firmware vereint alle Funktionen. Diese können mit einem Setup-Tool eingestellt und per Drehschalter ausgewählt werden. Damit eignet sich das SEDU v3 sowohl als Ambient Light System (wie das SEDU lights) als auch als DMX-Controller, für Standalone-Einsätze und vieles mehr ...

Jetzt kaufen im LED-Studien SHOP

Eingänge

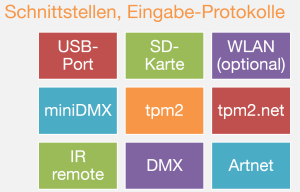

EingabeProto

Ausgänge

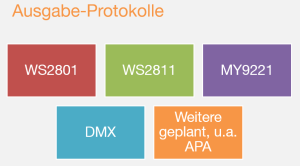

AusgabeProto

Optionen

Aktuell beherrscht die Firmware folgende Umsetzungen:

  • miniDMX > WS2801, WS2811, MY9221
  • tpm2 > WS2801, WS2811, MY9221
  • Artnet / tmp2.net > WS2801, WS2811
  • Artnet > 2x DMX-Port (2 Universen)
  • SD-Karte > WS2801, WS2811

Technische Daten

  • ATXmega256A3U-Prozessor 32 MHz, 16 kB RAM
  • Max. steuerbare Pixel: 3000 Pixel bei WS2801 bzw. 1024 Pixel bei WS2811/12
  • CC3000 WLAN-Modul TI (optional)
  • integrierter USB-Port
  • 2x RS485 Schnittstelle
  • Micro-SD-Karten Interface
  • IR-Empfänger
  • Programm-Wahlschalter
  • robustes Aluminium-Gehäuse (105x50x28mm)

Software

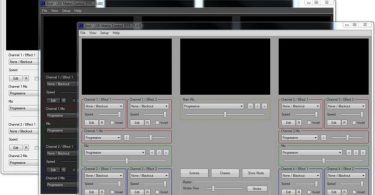

LED Software

Die SEDU Boards lassen sich mit einer ganzen Reihe frei am Markt erhältlicher Software ansteuern...
